產品型號：KPD-AQQN

產品名稱：安全氣囊示教板

產品品牌：課普達

產品編號：8705121

產品簡介

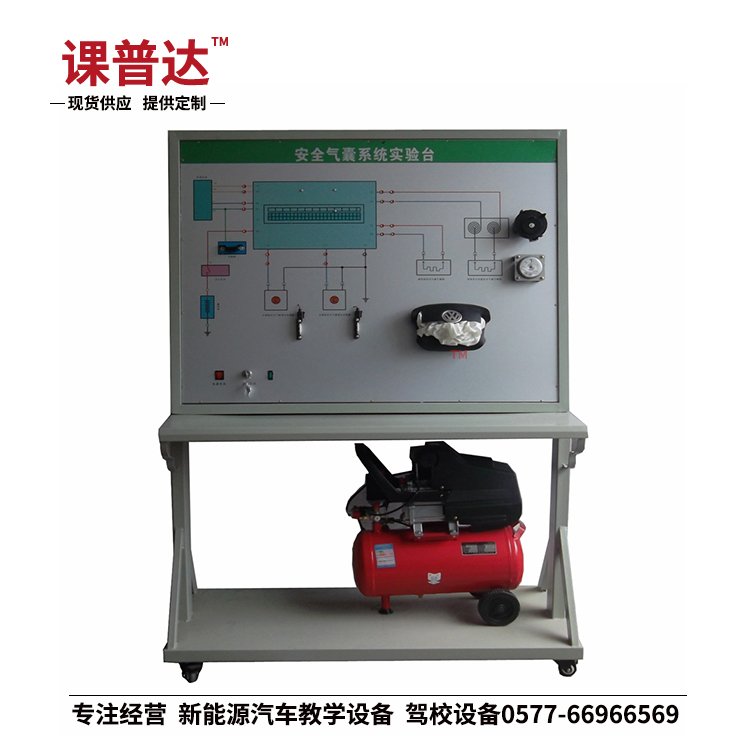

本實驗臺以大眾汽車安氣囊實物為基礎，由移動臺架、測量面板二部分組成。適用于中高等職業學院和培訓機構的汽車安全氣囊系統構造與維修實訓教學，能夠滿足對安全氣囊系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。



產品配置

一、移動臺架

1、配備12V開關電源、電源保險絲、漏電保護開關、移動腳輪；

2、高壓空氣儲氣罐、、電磁閥、模擬開關式碰撞裝置、碰撞傳感器（或氣囊控制電腦ECU）等。

二、示教面板

1、點火開關、OBD-II診斷座、氣囊控制電腦ECU、主氣囊、主傳爆管及總成、螺旋電纜、碰撞傳感器（部分車型在氣囊控制電腦ECU內）；SRS系統故障燈等；

2、外接式的檢測端子、工作狀態LED顯示燈、數字電壓表、連接線；

3、彩色完整的氣囊系統結構組成圖和電路工作原理圖。

 產品功能

一、展示功能：

1、把安全氣囊系統實物按原車基本順序排列，不同的部件都標有名稱，充分展示安全氣囊系統的結構和工作原理。

2、彩色完整的氣囊系統結構組成圖和電路工作原理圖，便于對照實物進行安全氣囊系統系統的結構和工作原理的教學需要。

二、 動態運行功能：

在安全氣囊系統基礎上，配備模擬開關模擬原車傳感器碰撞情況，可如原車一樣實際工作，達到瞬間爆炸效果，真實感受安全氣囊系統工作時的效果，使學生直觀理解安全氣囊系統的結構和工作原理；并具碰撞后可重新恢復功能，便于反復實驗要求。

三、檢測功能：

通過外接式的檢測端子，可無損線束直接在面板上進行各傳感器、執行器和電路參數的檢測與分析

四、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。

 規格參數

尺寸：1220mm*650mm*1900mm(長*寬*高)

重 量：70kg

 實訓項目

1．安全氣囊系統結構認識；

2．安全氣囊系統故障碼讀取與清除；

3．安全氣囊系統數據流分析；

4．安全氣囊系統自檢；

5．安全氣囊引爆實驗；

6. 安全氣囊線路信號的測量；

7. 安全氣囊系統元器件測量；

8. 安全氣囊系統綜合檢測分析。
