一、產品簡介

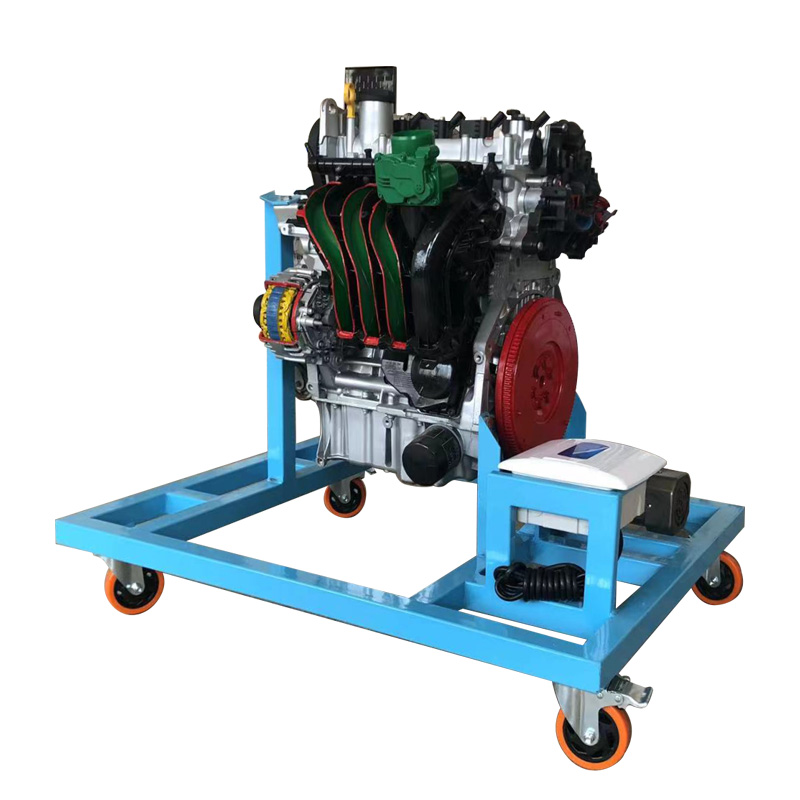

本產品專為汽車工程教學研發，以 大眾朗逸原廠EA211 1.5L電控汽油發動機 為基礎，通過數控線切割技術對關鍵部位進行精密剖切，完整展示發動機內外部結構及動態工作原理。適用于高等院校、職業院校的《發動機構造與維修》課程，滿足 結構認知、拆裝實訓、原理示教 等教學需求135。
二、核心配置與參數
| 解剖發動機總成 | 移動臺架系統 | 教學功能模塊 |
|---|---|---|
| 型號：EA211 1.5L MPI（適配大眾朗逸） | 材質：40×40mm國標鋼管焊接框架 | 適配課程：發動機拆裝/結構認知/靜態檢測 |
| 類型：直列四缸/自然吸氣/電控多點噴射 | 移動：4個尼龍橡膠萬向輪（帶鎖止功能） | 動態演示：四沖程工作循環模擬 |
| 技術亮點：鋁合金缸體、集成式排氣歧管、靜音正時皮帶 | 承重：≥400kg（靜態） | 剖面展示：曲軸/連桿/配氣機構/潤滑系統 |
| 剖面工藝：數控線切割精準剖切（缸體/缸蓋/曲軸箱） | 尺寸：1200×600×800mm（長×寬×高） | 顏色區分：多色噴涂（紅/藍/銀/黃） |
三、功能詳解
真實結構展示
完整保留 EA211發動機總成（含電控系統、傳感器、執行器），剖切面覆蓋 曲軸連桿機構、配氣機構、潤滑系統 等核心部件15。
動態演示：通過減速電機驅動曲軸（轉速≤15轉/分），模擬 進氣-壓縮-做功-排氣 四沖程循環，直觀展示活塞運動、氣門開閉、正時皮帶傳動等聯動過程39。
教學優化設計
分層解剖：關鍵部位（缸體、曲軸箱、凸輪軸）采用多級剖切，內部結構層次分明。
色彩標注：不同系統部件噴涂對比色，強化視覺辨識15。
模塊化設計：支持發電機、起動機、噴油嘴等部件的獨立拆裝訓練。
工業級移動臺架
高強度結構：國標鋼管焊接框架，表面經防銹漆+高溫噴塑處理，邊緣圓角防刮傷13。
便捷移動：萬向輪帶鎖止功能，教學場地靈活調整，承重穩定。
四、技術規格
發動機型號：EA211 1.5L MPI（原廠適配大眾朗逸）
電源輸入：220V±10% 50Hz
驅動電機：單相齒輪減速電機
額定功率：250W
轉速范圍：0-15轉/分
臺架尺寸：1200×600×800mm（長×寬×高）
工作溫度：-20℃～+50℃
安全認證：漏電保護開關（DZ47LE-32）
五、實訓項目
結構認知：電控系統組件識別、進排氣歧管布局分析。
拆裝訓練：火花塞更換、正時皮帶對位、噴油嘴拆卸清洗。
原理驗證：曲軸旋轉與配氣機構聯動觀察、潤滑系統工作路徑解析159。
