一、基礎參數
| 項目 | 參數說明 |
|---|---|

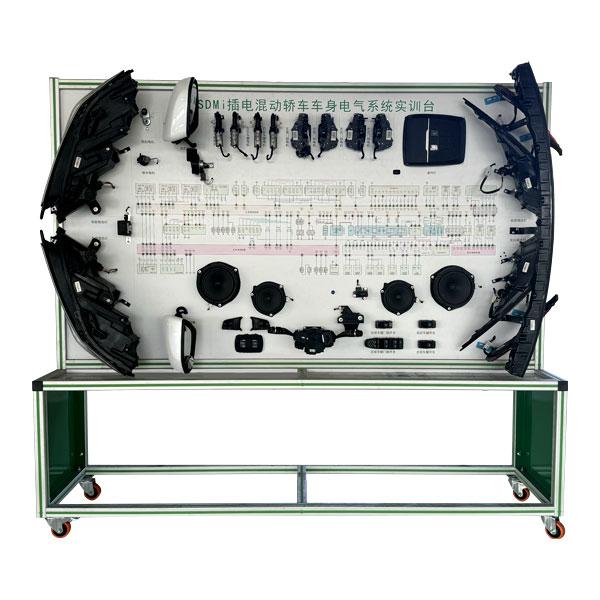

| 適配車型 | 比亞迪秦PLUS DM-i插電混動轎車（原車部件移植） |
| 供電方式 | AC 220V±10% / 50Hz（兼容原車12V低壓系統） |
| 臺架尺寸 | 1800mm×800mm×1600mm（長×寬×高） |
| 材質 | 鋼結構框架+ABS工程塑料面板，表面防靜電處理 |
| 移動性 | 底部配置4個萬向輪（帶自鎖功能），可自由移動與固定 |
二、核心功能與配置
1. 系統構成
原車部件集成：
原廠儀表總成、燈光系統（LED大燈、轉向燈、霧燈）、雨刮電機、中控門鎖、電動車窗、音響系統等。
完整保留原車線束、保險盒、BCM車身控制模塊、網關控制器等電氣元件。
動態演示模塊：
支持燈光/雨刮/車窗/門鎖等功能動態運行，真實模擬車輛啟動、休眠、故障報警等工況。
2. 智能教學系統
故障模擬與診斷：
內置30個可編程故障點（支持短路/斷路/信號干擾模擬），可遠程或本地一鍵設置。
配備OBD-II診斷接口，兼容主流解碼器（如元征X-431、比亞迪專用診斷儀）。
檢測與測量：
面板集成檢測端子，支持萬用表、示波器直接測量電壓/電流/電阻/波形信號。
配套電路圖二維碼，掃碼即可獲取高清系統原理圖及維修手冊。
3. 教學輔助設計
解剖展示結構：
車門、儀表臺局部解剖，外露線束走向及控制器安裝位置，直觀展示電器布局。
三、安全與保護
| 保護機制 | 功能描述 |
|---|---|
| 電氣安全 | 漏電保護開關、過載保護、高壓絕緣防護（針對混動系統高壓部件隔離設計） |
| 機械安全 | 急停按鈕、機械電源總開關、防傾倒支架 |
| 操作安全 | 關鍵線路雙重絕緣處理，裸露端子加裝防護蓋 |
四、實訓項目支持
基礎技能：車身電器部件認知、線束連接與拆裝、電路圖識讀。
故障診斷：燈光系統失效、車窗升降異常、CAN通信故障、傳感器信號模擬分析。
高階應用：數據流動態監測、控制器編程匹配、混動/純電模式切換邏輯解析。
五、適用場景
職業院校新能源汽車維修專業
車企技術培訓中心
職業技能鑒定機構
六、可選配置
擴展模塊：動力電池/驅動電機實訓臺聯動系統（實現整車能量流演示）。
軟件升級：虛擬仿真實訓系統（3D電路原理動畫+故障排除模擬）。
